一、概述

JM5935動態信號測試分析系統4CH/臺，采樣率256kHz/CH，每個通道兼容電壓和IEPE輸入，配接JM5890 Q-IEPE轉換器支持電荷型傳感器接入。配接JM3860應變調理器構成動態應變測試分析系統。外接直流供電，體積小巧，攜帶方便。所有通道同步并行采集，軟件實時顯示，進行現場實驗時只要帶筆記本電腦配合實驗，廣泛應用于測點少的應用場合。

配備一路信號源輸出，可編程產生正弦波、方波、三角波、掃頻信號、純隨機、快速掃頻、脈沖(半正弦、鋸齒)、函數信號、合成信號、文件等?？捎糜谒欧刂葡到y(tǒng)。

配備一路外觸發通道，支持上升沿觸發采集。

二、應用范圍

? 部件級結構的錘擊法模態實驗

?高校、研究院、企業的實驗室進行科研實驗

?土木工程、電子電器、汽車工業、機械工程、軌道交通、船舶工業、兵器工業等領域結構力學性能、動力學性能等測試

三、系統特點

?體積小巧，重量輕，方便攜帶

?基于RJ45接口的4通道24位高性能ADC的并行數據采集系統

?內置多功能適調器，無需外掛調理模塊，可完成電壓及IEPE等信號的測試

?采用先進的片上系統，千兆以太網通訊，與計算機實時通訊可長時間實時、無間斷記錄多通道信號，多臺設備可以并行同步工作，高連續采樣速率可達256kHz/通道

?支持上升沿外觸發采集

?準確的采樣速率：先進的數字頻率合成技術產生高精度、高穩定度的采樣脈沖，保證了多通道采樣速率的同步性、準確性和穩定性

?支持一路信號源輸出

?每通道獨立設置測量內容，通道間完全隔離，不會產生干擾

?系統采用模塊化設計，具有較高的可靠性及可維護性

?全電子化、程控化設計

?極高的交、直流精度和極/佳的交流幅頻特性

四、系統組成

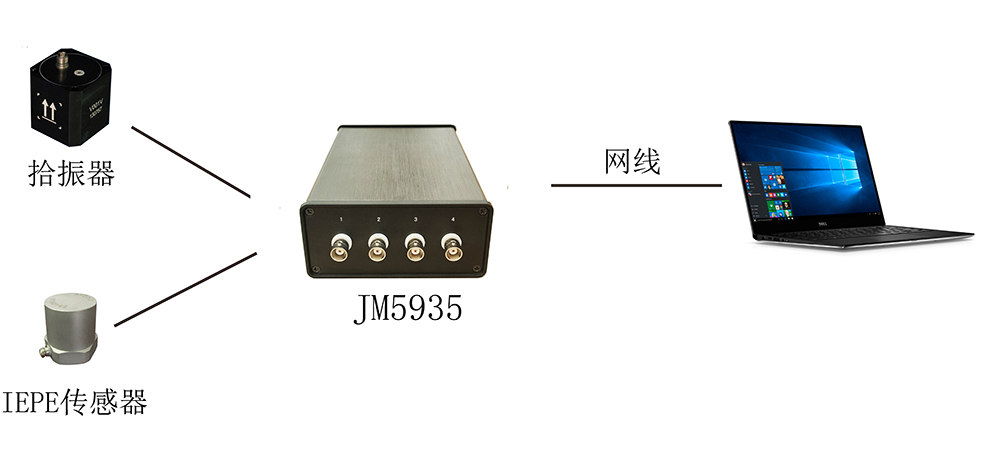

通過網線直接與計算機連接

五、主要性能指標

1.通道數：4

2.AD位數：24 bits

3.采樣速率：高256kHz/CH，多檔可設置

4.精度：優于0.3%

5.動態范圍：不低于100dB

6.數據接口：網口RJ45通訊

7.輸入信號類型：DCV、ACV、IEPE可設置

8.輸入信號接口：BNC

9.程控增益：*1、*3、*10、*30、*100、*300、*1000軟件可設置

10.輸入電壓范圍：±10V

11.IEPE供電：24V/4mA

12.低通濾波器：800Hz、4kHz、20kHz、pass四擋可設置

13.高通濾波器：0.2Hz、1Hz、5Hz三檔可設置

14.濾波器類型：二階巴特沃斯濾波器，-12dB/oct

15.外觸發

管腳定義：PIN1：電源正端，+5Vdc

PIN2：觸發信號

PIN3：GND

16.信號源

17.采樣觸發方式：手動觸發、定時觸發、內觸發（信號觸發）、外觸發

18.采樣長度：取決于設置或硬盤容量

19.自動識別所配調理單元，并完成相關調理控制功能

20.采用過采樣技術，大大降低了對前置濾波器的要求，提升了系統的可靠性及精度，在45%采樣率以下平坦度優于0.02dB，55%以上衰減率大于105dB

21.配套功能完善的采集控制軟件

22.供電：外接直流電源

23.工作溫度范圍：-20℃~70℃

24.功耗：19V/0.3A

25.外接直流電源

電壓范圍：DC9-36V

極性：內+、外-

26.外形尺寸：110(L)*190(W)*50(H)，不含插座
