一、概述

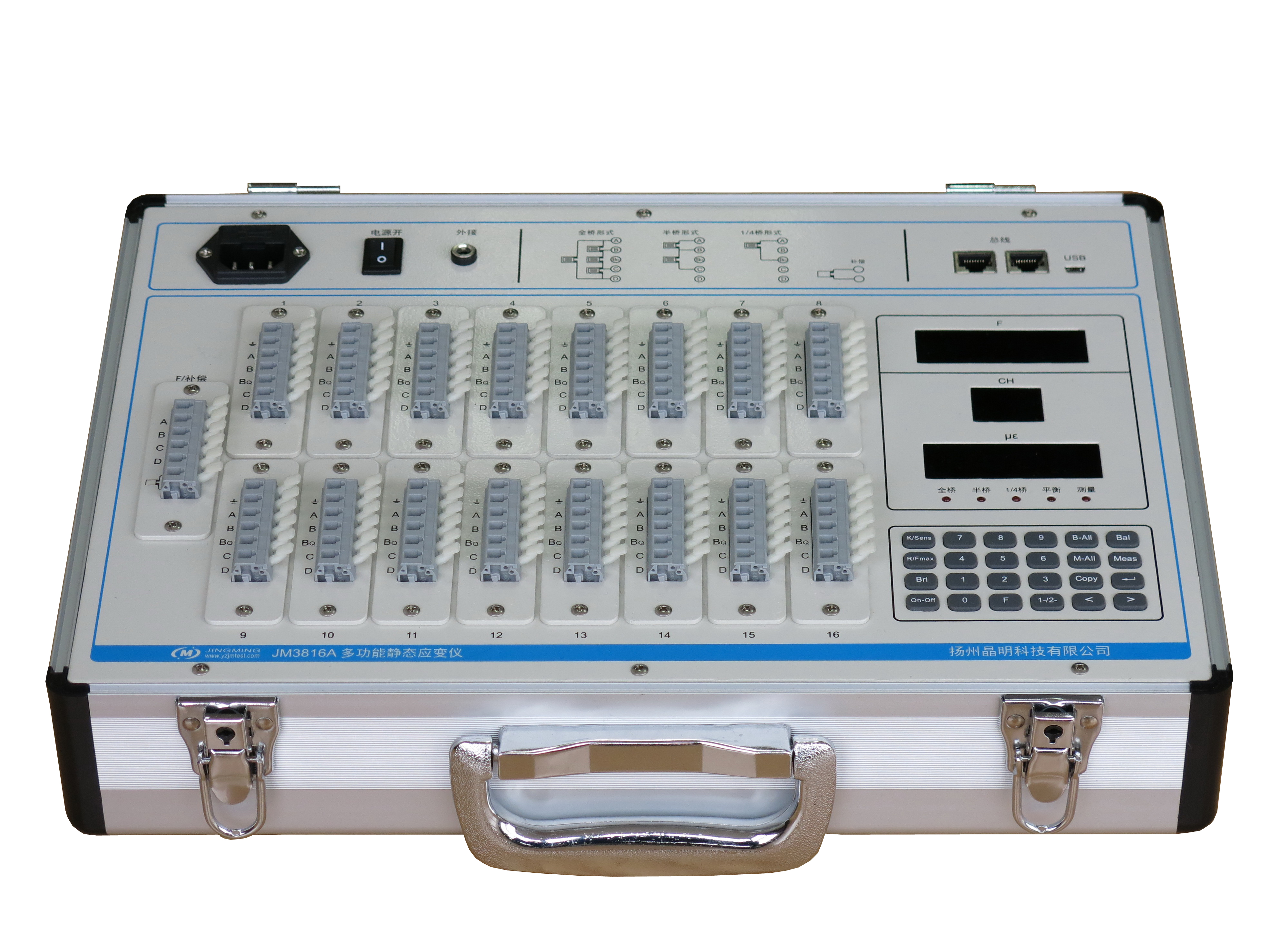

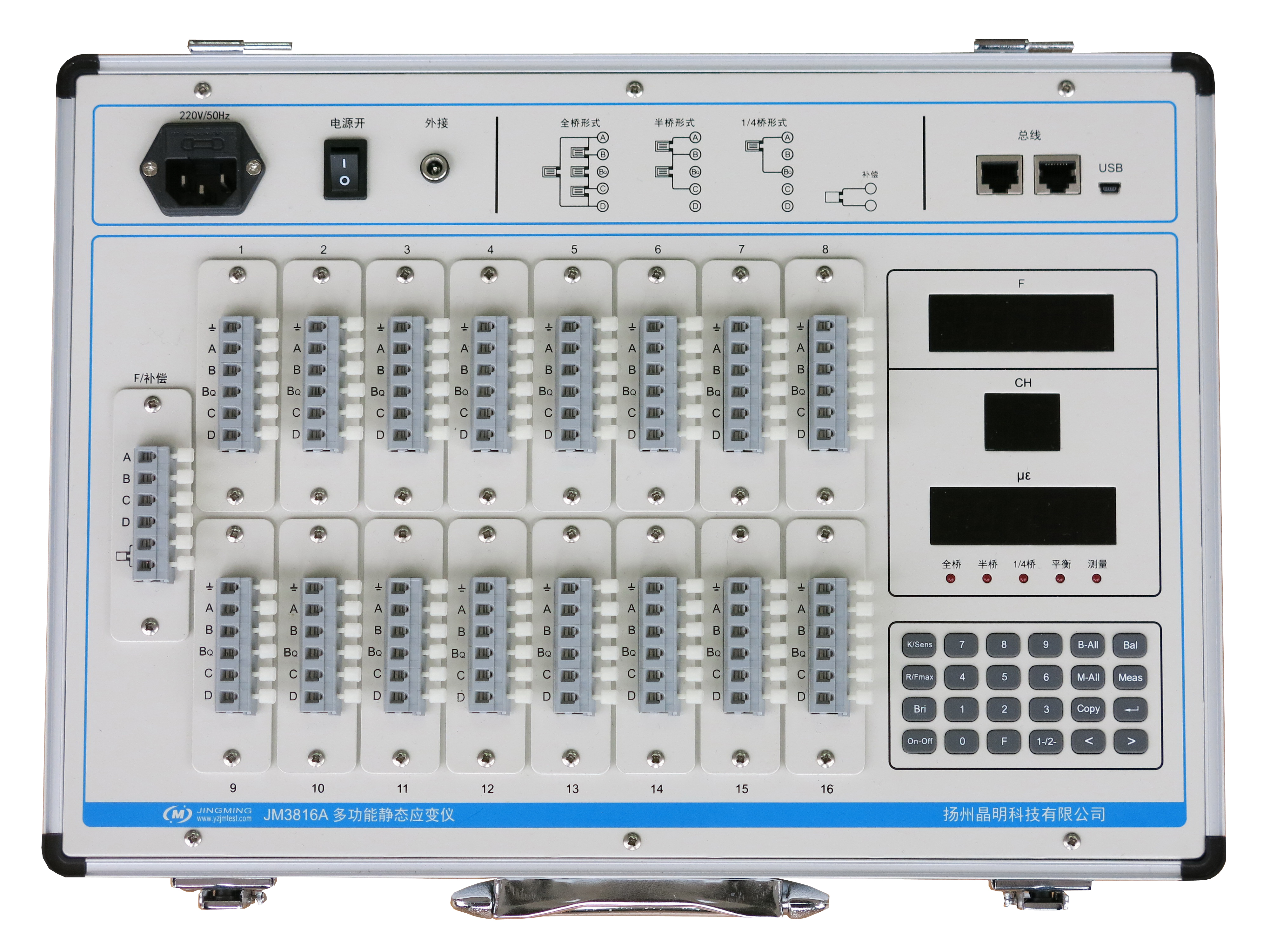

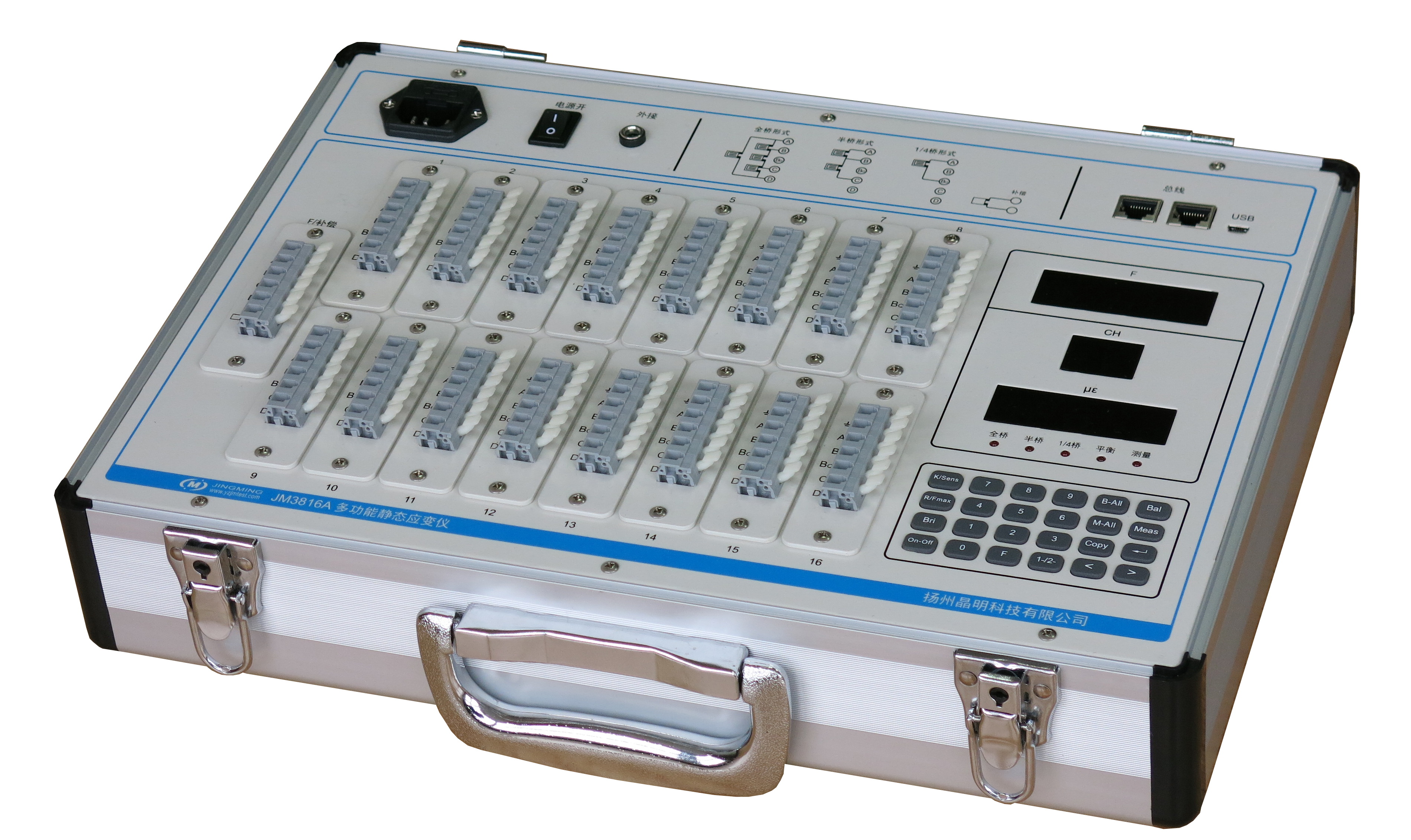

JM3816A多功能靜態應變儀是國內揚州晶明科技有限公司采用自主知識產權的第三代靜態應變測試技術，使靜態應變測試的穩定性及現場適應性得到了較大的突破。測點不用連接線、不用短接片，真正地消除了熱電勢的影響，儀器自身不會產生漂移，系統真實反映應變信號的實際變化；同時系統也具有諸多適應現場測試（如測點利用率、供電方式、組網方式、測試方式、遠程遙測等）的人性化功能。我們的振弦式測試產品和電阻應變式測試產品可以無縫集成于一個測試系統中。支持多種橋路形式及傳感器、支持多種通訊接口的應變測試系統。

JM3816A可脫離計算機直接控制測試顯示，其設計原理完全類同于我們的工程型采用的第三代應變儀的技術，具有總線組網功能，可適用于教學實驗及小型工程測試，同時也預留了無線測試的功能?？偩€組網功能可方便地將實驗室的設備進行組網，特別適合實驗教學，并可完成學生實驗數據的自動評定。

二、系統特點

l每一測點任意組橋

l電子開關切換測點

l力、應變同時顯示

l高可靠性硅膠鍵盤操作

l交、直流供電

l方便的全設置功能

l定點、掃描等多種測量功能

l采用易維護的進口WAGO快接端子

l支持單機、USB聯機、多臺組網測量方式

l兼容動應變測試

l適合教學及工程測試

三、主要性能指標

1.1測點數：16點應變+1點力；

1.2可更換按壓端子、數碼管顯示或觸屏顯示(力通道和應變通道同時顯示)；

1.3測量范圍：0～±19999με；

1.4應變片阻值：50～20000Ω；

1.5靈敏系數：1.000～9.999；

1.6分辨率：不低于1με；

1.7橋壓：2.000Vdc；

1.8存儲器：不低于2M（可擴展）；

1.9橋路形式：全橋、半橋、1/4橋（公共補償）；

1.10測量速度：不低于1Hz（多檔可設）；

1.11測量誤差：±0.3%Rd±1με；

1.12穩定性:溫漂<1με/℃；時漂<3με/4h；

1.13供電方式：AC220V/50Hz或外接直流電源12～36V；

1.14連接方式：單機：直讀或USB線連接電腦控制；多機：總線連接和無線連接（預留無線擴展接口）；

1.15可測量內容：力值、應變、熱電偶、熱電阻測溫；

1.16附件：標配：220V電源線，說明書，軟件安裝光盤，USB通訊線；

1.17內置鋰電池供電（選配）。
